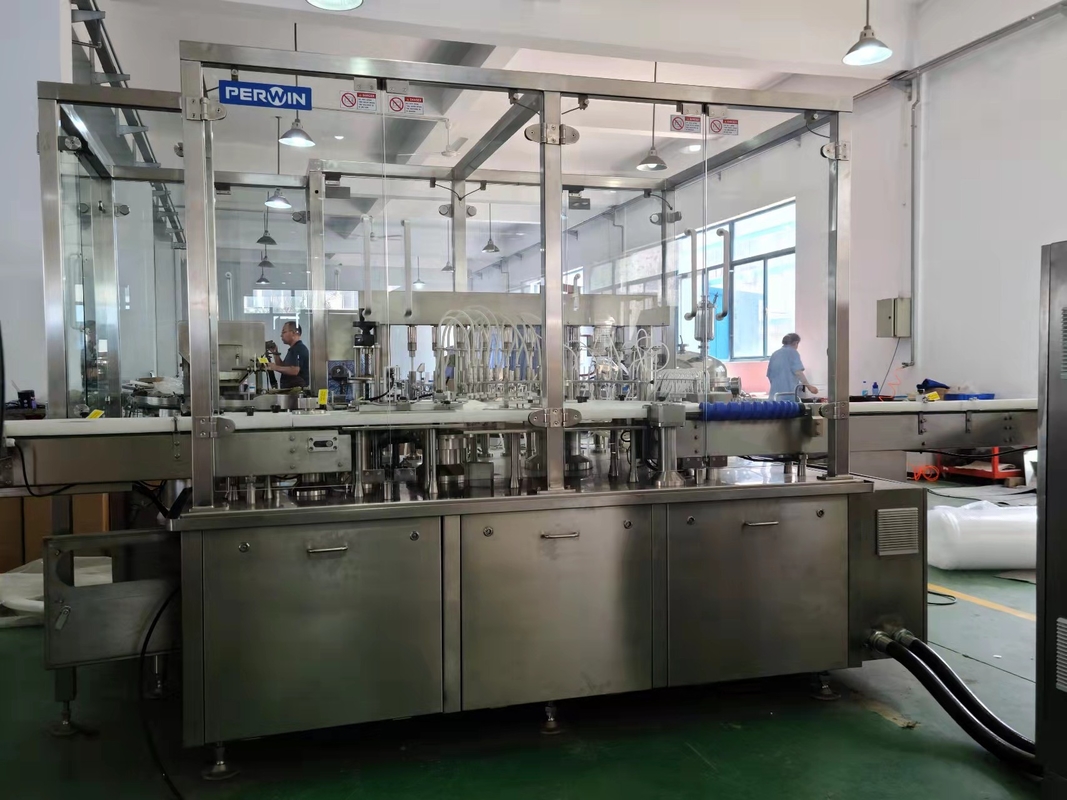

Línea de llenado de viales de alta velocidad para controles de suero y calibradores

Controles de alta velocidad y calibradores de Vial Filling Line For Serum

Máquina de alta velocidad de Vial Filling Capping And Labeling para los reactivo de diagnóstico

1. Breve introducción.

• Esta cadena de producción de relleno fue diseñada por nuestra propia compañía con la crianza con biberón de la placa giratoria, relleno del argón, suero que llenaba, el tapar, muestreo y rechazo en línea, tabla seca de la bandeja del helada, capsulando, etiquetado, imprimiendo el número de lote etc. Esta línea de relleno velocidad corriente estable es 150~250bottles/min. Se diseña especialmente para las botellas 5~20ml.

2. Proceso de trabajo

2.1. Crianza con biberón de la placa giratoria.

• Ponga las botellas en la placa giratoria, y las botellas serán transportadas que tapa y que capsula a la máquina de relleno automáticamente.

2.2. Relleno tapando la máquina.

• Cuando las botellas vienen a la rueda de estrella, la máquina comenzará el proceso del relleno de la continuación (argón (10 cabezas) y líquido de relleno (10 cabezas)). Después de llenar está tapando el máquina (18 cabezas) que puede acabar ambo el proceso que tapa y semi-que tapa completo, que asegura el helada seco y el no-helada los productos secos acabados por una línea.

2.3. Máquina que capsula.

• La máquina es el tipo rotatorio máquina que capsula con 16 cabezas que capsulan. Utilizamos nuestra última tecnología del limitador de esfuerzo de torsión de la inducción magnética para ajustar la fuerza del esfuerzo de torsión para asegurar capsular apropiado. La velocidad corriente estable es 200~ 250pcs/min.

2.4. Máquina de etiquetado.

• Después de llenar la máquina que tapa y que capsula, las botellas serán entregadas al tipo vertical máquina de etiquetado de la botella redonda, que acabará el etiquetado de la etiqueta engomada. (imprimiendo el número de lote, la fecha de producción, la fecha de caducidad el etc. está para su opcional)

3. Características técnicas

3.1. Relleno tapando la máquina

3.1.1. Características.

l el interfaz operativo es pantalla tácticl LCD, y la máquina entera es controlada por el PLC.

l que el modo operativo se compone de modo de producción y de modo que activa (para probar).

l todas las piezas materiales del contacto del producto cumple con el último estándar del GMP.

l adopta el tipo rotatorio sigue continuamente el método de relleno, que tiene alta exactitud, velocidad rápida, la estructura compacta, la operación conveniente y mantenimiento.

l este equipo tiene la misma fuerza impulsora para cría con biberón en tornillo, cría con biberón en astrolabio, astrolabio de trabajo, astrolabio de la salida de la botella y tapar la torrecilla y tapar la cabeza, que no aseguran ninguna botella pegada, y el final entero del equipo que toma el enchufe, el semi-tapar o el lleno-tapar y otros movimientos mecánicos exacto con parámetros fijos. El proceso de trabajo del conjunto que corre en paso, estable y confiablemente.

l el mecanismo de protección de la sobrecarga única del diseño del tornillo de la entrada de la botella cerrará automáticamente abajo la máquina mientras que las botellas consiguen pegadas mientras que vienen en el tornillo y el astrolabio, que evitarán con eficacia el daño del equipo y de los operadores.

l diseño único que tapa la estructura de las cabezas no asegura ningún daño de enchufes.

l no embotella no ningún tomar y tapar.

l muestreo en línea y comprueba y rechaza las botellas sin los enchufes.

l el equipo tiene función de supervisión de funcionamiento. Hay condiciones corrientes de las partes fundamentales que exhiben en la pantalla táctil, que hace el operador una comprensión clara del funcionamiento de la máquina, y buenas para el funcionamiento y el mantenimiento.

l cuando la máquina corre anormalmente, alarmará no sólo con el sonido y la luz, pero también la exhibición en la pantalla táctil de las piezas y de las causas alarmantes.

l la mayor parte de las piezas adopta el SUS 304, aleación de aluminio, la pieza material del contacto adopta el SUS 316L, que cumple con estándares del GMP del área farmacéutica y de otras industrias.

l la máquina entera en estándar europeo del acuerdo.

3.1.2. Parámetros

3.1.3. Configuración principal:

3.2. Máquina que capsula del tornillo.

PW-HX16 dieciséis dirige la máquina que capsula se aplica principalmente a la industria farmacéutica y del IVD. Puede acabar automáticamente la entrada de la botella, el casquillo que alimenta, atornillar del casquillo y la botella que hacen salir para diversas espec. de las botellas del ANIMAL DOMÉSTICO o de vidrio. Esta máquina adoptar el convertidor de frecuencia avanzado y confiable para cambiar velocidad, controlar del PLC y HMI. Estructural, adopta la revolución del planeta igualmente para el astrolabio, rotación para las cabezas que capsulan. 16 cabezas que capsulan atornillarán firmemente el casquillo mientras que corren. Adopta método del embrague neumático o electromágnetico para afianzar y para atornillar el casquillo con abrazadera; éste es un equipo que capsula avanzado que tenía diseño compacto, la transmisión estable y funcionamiento, reparación conveniente. Los movimientos de la máquina fueron acabados por solo mutilan el motor, que es conveniente para el control de frecuencia de la máquina entera. Con control de frecuencia principal del motor y control de velocidad no polar del transportador, diverso requisito de producción de diversas espec. sería satisfecho. Esta máquina adopta el sensor de la fibra óptica (FOS), que tiene pequeña estructura y la alarmará y parará mientras que los errores de la reunión y exhibición en pantalla táctil, protección de la máquina y asegurar la calidad del producto.

3.3.1. Características.

• El menú de funcionamiento estándar es 7 pulgadas coloridas de pantalla táctil, y la máquina entera controlada por el PLC.
• Modo de funcionamiento: modo de producción y modo que activa de prueba.
• Esta máquina nunca pegó las botellas, como la barra del tornillo de la entrada de las botellas, el astrolabio de la entrada de las botellas, el astrolabio de trabajo, el astrolabio de la salida de las botellas, el mecanismo del gyrotraverse que capsula, y cabezas que capsulan conducidas todo por una impulsión, que asegura la máquina entera que capsula según parámetros fijos, exactamente tomando el casquillo, capsular y otros movimientos mecánicos. El proceso entero en el paso, estable y confiable, que no asegura a 100% ninguna caer abajo los casquillos.
• La barra única del tornillo de la entrada de la botella del diseño que sobrecarga el mecanismo de protección hará que la máquina se cierra abajo si está pegada o sobrecargada, que evitará daño a la máquina y a los operadores.
• La fuerza del esfuerzo de torsión de capsular es ajustable, estable, confiable, evitando índice que capsula bajo y los casquillos perjudiciales del método que capsula tradicional--el poner en el casquillo directamente.
• La creación original del mecanismo planar de la fijación de la botella de la leva, del limitador de la fuerza del esfuerzo de torsión en el mecanismo que capsula, el mecanismo que protege que capsula de la prensa y la área extensa que entra en contacto con modificada para requisitos particulares ‘del mecanismo neumático del clamping con los casquillos, asegurando las cabezas y las cápsulas que capsulan no tendrá ningún movimiento relativo, que hace para capsular estable, y buena calidad.
• Ningunas botellas que toman no los casquillos y ningunas botellas que capsulan no.
• Botellas automáticas del rechazo o función alarmante y cerrada del plumón si las botellas sin los casquillos o los casquillos flojos (función opcional), en la línea que rechaza tarifa son 100%.
• Tiene una función de la supervisión mientras que funcionamiento de la máquina. Mostrará el estado corriente de las partes fundamentales de la máquina, que hace al operador conoce bien el estado corriente de la máquina, esto será buena para actuar y mantener. Si la máquina resolvió problemas y alarmar, habrá no sólo sano y el alarmar ligero, el operador también considerará claramente en el HMI sobre los lugares y las causas alarmantes.
• El controlar inteligente y del dispositivo de seguridad arriba y abajo del equipo de la corriente.

3.3.2. Parámetros

3.3.3. Configuración principal:
